LDC-18/40-30S 18-40GHz 30dB Multi-band-rigtingkoppelaar met 2,92 verbindings
| Leier-MW | Inleiding tot 40GHz koppelaars |
Verder verseker die soliede boukonstruksie van leier MicroGave Tech., (Leader-MW) LDC-18/40-30S breëbandkoppelaars langtermynduur en veerkragtigheid in veeleisende operasionele toestande. Hierdie robuuste koppelaars is gebou om die streng gebruik van die werklike gebruik te weerstaan, wat dit 'n betroubare bate maak vir 'n wye verskeidenheid industriële, telekommunikasie en militêre toepassings.
Of dit nou gebruik word in draadlose kommunikasiestelsels, radarinstallasies, of toets- en metingopstellings, ons koppelaars bied die betroubaarheid en presisie wat nodig is om optimale stelselprestasie te handhaaf. Met hul hoë direktiwiteit en lae VSWR is hierdie koppelaars noodsaaklike instrumente om akkurate kragmonitering en vlakvlak te bewerkstellig, wat die konsekwente en betroubare werking van kritieke stelsels verseker.
| Leier-MW | Spesifikasie |
Tipe No: LDC-18/40-30s 30dB Directiona Coupler
| No. | Parameter | Minimum | Tipies | Maksimum | Eenhede |
| 1 | Frekwensiegebied | 18 | 40 | GHz | |
| 2 | Nominale koppeling | 30 | dB | ||
| 3 | Koppel akkuraatheid | ± 1 | dB | ||
| 4 | Koppelingsgevoeligheid vir frekwensie | ± 0.7 | dB | ||
| 5 | Invoegingsverlies | 1.0 | dB | ||
| 6 | Direktiwiteit | 12 | dB | ||
| 7 | VSWR | 1.7 | - | ||
| 8 | Mag | 20 | W | ||
| 9 | Bedryfstemperatuurreeks | -32 | +85 | ˚C | |
| 10 | Impedansie | - | 50 | - | Ω |
Opmerkings:
1 、 Nie teoretiese verlies insluit nie 0,004dB 2. Kraggradering is vir las VSWR beter as 1,20: 1
| Leier-MW | Omgewingsspesifikasies |
| Operasionele temperatuur | -30ºC ~+60ºC |
| Bergingstemperatuur | -50ºC ~+85ºC |
| Vibrasie | 25grms (15 grade 2 kHz) uithouvermoë, 1 uur per as |
| Vogtigheid | 100% RH by 35 ° C, 95% RH by 40ºC |
| Skok | 20g vir 11msek half sinusgolf, 3 as albei rigtings |
| Leier-MW | Meganiese spesifikasies |
| Behuising | Aluminium |
| Aansluiting | Gepassiveerde of vlekvrye staal |
| Vroulike kontak: | vergulde berillium brons |
| ROHS | vergelykend |
| Gewig | 0,15 kg |
Oorsig Tekening:
Alle afmetings in MM
Oorsig toleransies ± 0,5 (0,02)
Montage gate toleransies ± 0,2 (0,008)
Alle verbindings: 2,92-vrou

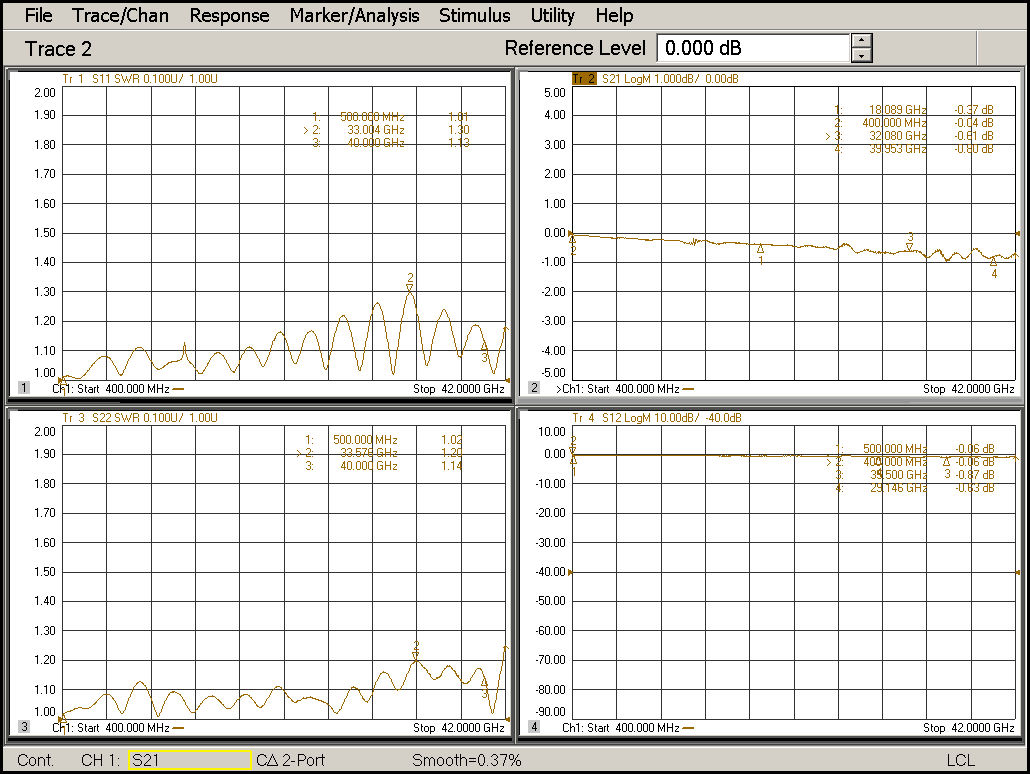

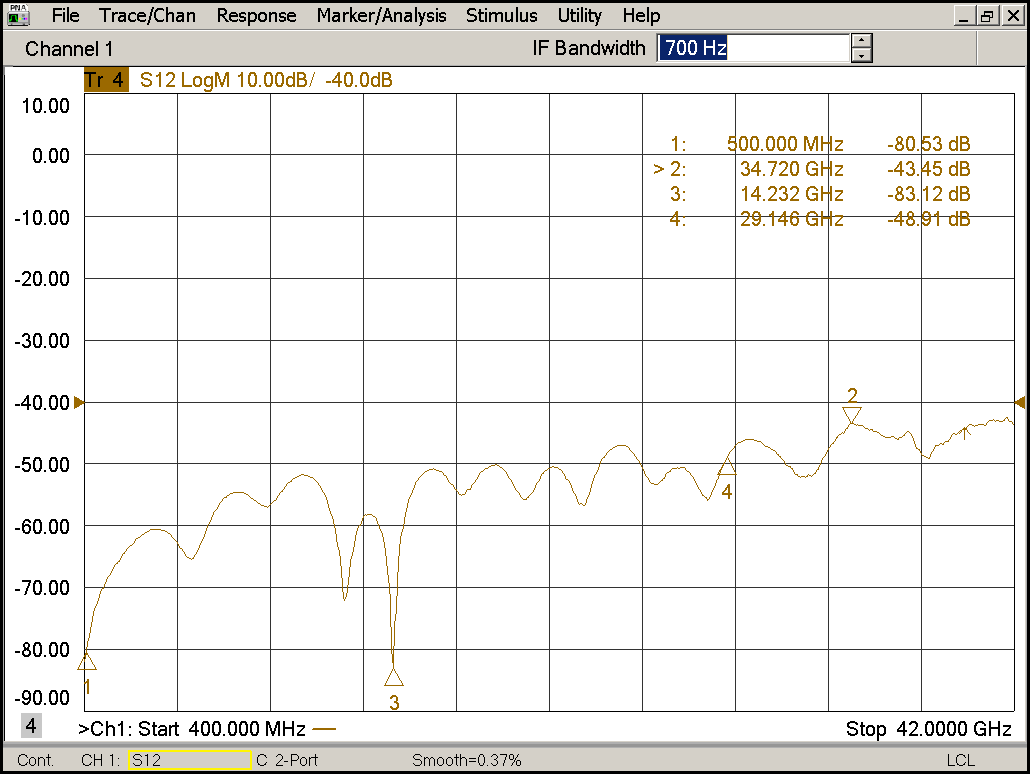

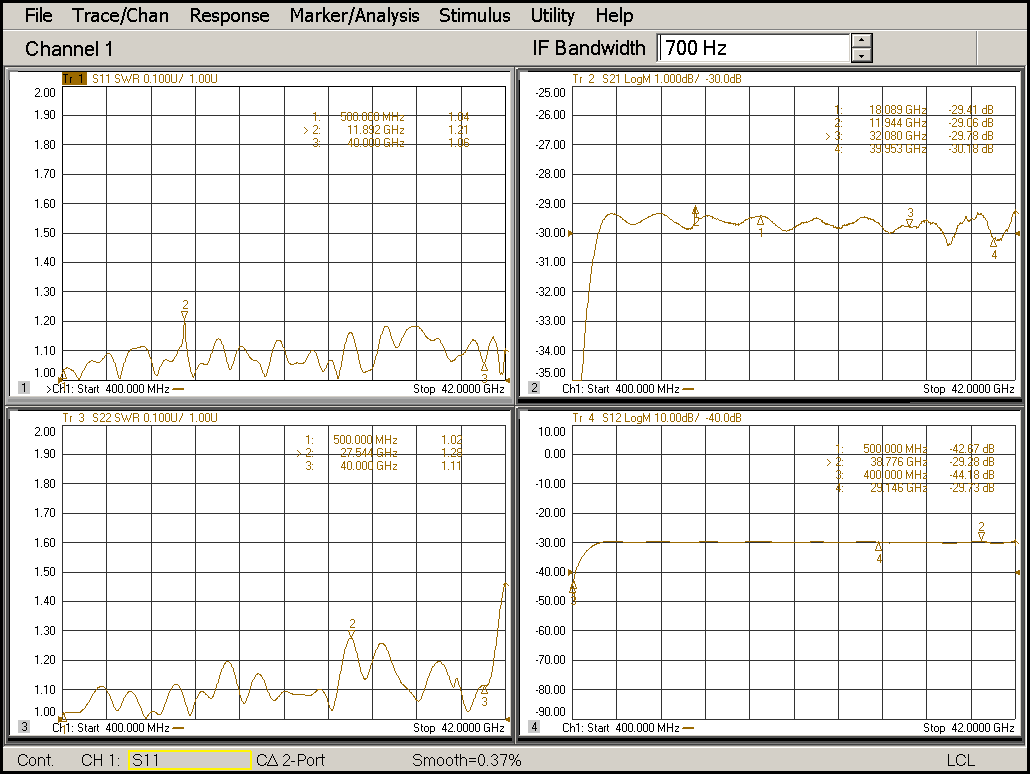

| Leier-MW | Toets data |
